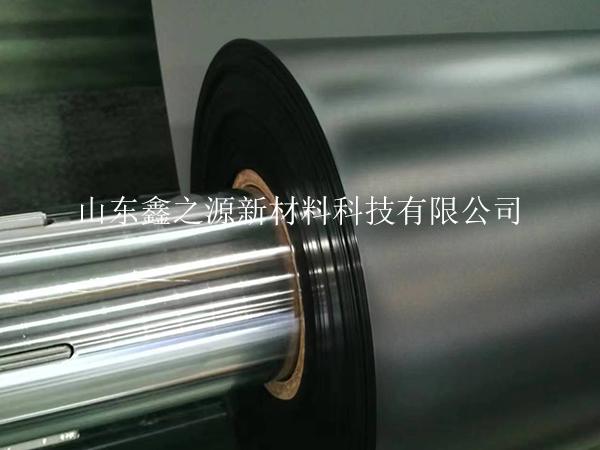

壓延土工膜作為一種重要的土工合成材料，在水利工程、環(huán)保工程等領域有著廣泛的應用。其優(yōu)良的防滲性能和耐久性使其成為渠道防滲、垃圾填埋場覆蓋等領域的首選材料。然而，壓延土工膜的性能不僅取決于其材料質量，還與施工過程中的焊接質量密切相關。以下是一些壓延土工膜焊接時的基本注意事項，旨在確保焊接質量和工程安全。

一、焊接前的準備工作

1、材料檢查：在焊接前，應對壓延土工膜進行仔細檢查，確保其無破損、無污染，并符合設計要求。同時，檢查焊接設備是否完好，焊槍、焊條等是否準備充足。

2、環(huán)境要求：焊接應在溫度適中、干燥、無風或微風的環(huán)境下進行。避免在低溫、潮濕、大風等惡劣條件下施工，以免影響焊接質量。

3、清潔表面：焊接前，應徹底清除待焊處的塵土、雜物、油污等，確保工作面干燥、清潔，以保證焊接質量。

二、焊接過程中的注意事項

1、接縫處理：壓延土工膜的接縫應平整、無皺褶，確保焊縫處的材料厚度一致。在鋪設過程中，應盡量展開，保持土工膜平整、張弛適度。

2、溫度控制：焊接時，應嚴格控制焊接溫度。溫度過低，焊縫不易熔合；溫度過高，則可能燒焦土工膜，降低其防滲性能。通常，焊接溫度應保持在180℃至220℃之間。

3、焊接速度：焊接速度應適中，不宜過快或過慢。過快的焊接速度可能導致焊縫未完全熔合，而過慢的焊接速度則可能燒焦土工膜。

4、焊縫質量：焊縫應連續(xù)、均勻，無虛焊、漏焊或超遲焊現象。焊縫處應熔接為一個整體，確保防滲性能。

5、避免死折：在焊接過程中，應避免壓出死折，以免影響土工膜的防滲性能。同時，應根據當地氣溫變化幅度和土工膜性能要求，預留出溫度變化引起的伸縮變形量。

三、焊接后的檢查與驗收

1、外觀檢查：焊接完成后，應對焊縫進行外觀檢查，確保其連續(xù)、均勻，無破損、無皺褶。

2、充氣檢測：對雙縫充氣檢測，充氣長度為30-60mm，雙焊縫間充氣壓力達到0.15-0.2Mpa，保持1-5分鐘，壓力無明顯下降為合格。

3、真空檢測：對單焊縫和T形結點及修補點應采取50cm×50cm方格進行真空檢測，真空壓力大于或等于0.005Mpa，保持30秒，肥皂液不起泡為合格。

4、破壞實驗：所有熱熔焊縫均可做破壞實驗。現場采用拉力機做剪切和剝離時，母材被撕拉破壞，焊縫不被撕拉破壞即為合格。

四、其他注意事項

1、安全防護：焊接過程中，應佩戴好防護眼鏡、手套等安全防護用品，避免燙傷、觸電等安全事故的發(fā)生。

2、記錄與存檔：焊接過程中，應詳細記錄焊接參數、焊縫質量等信息，并存檔備查。以便在后續(xù)工程中出現問題時，能夠及時追溯原因，采取補救措施。

綜上所述，壓延土工膜的焊接質量是確保工程安全、提高防滲性能的關鍵環(huán)節(jié)。在焊接過程中，應嚴格遵守操作規(guī)程，確保焊接質量符合設計要求。同時，加強焊接后的檢查與驗收工作，確保工程質量和安全。
